摘要 本文概括介紹了 PCF8563 時鐘芯片的特點和基本組成 通過實例詳細說明了有關功能的應用軟件 關于PCF8563各寄存器的詳細位控功能請參考穎展電子元器件官網的相應產品資料。

概述PCF8563T芯片是穎展電子最新推出的一款帶I 2 C總線,具有極低功耗的多功能時鐘/日歷芯片 PCF8563T芯片的多種報警功能定時器功能 時鐘輸出功能以及中斷輸出功能能完成各種復雜的定時服務 甚至可為單片機提供看門狗功能 內部時鐘電路 內部振蕩電路 內部低電壓檢測電路 1.0V 以及兩線制 I 2 C 總線通訊方式不但使外圍電路及其簡潔而且也增加了芯片的可靠性 當然作為時鐘芯片PCF8563T芯片亦解決了2000年問題 因而 PCF8563是一種性價比極高的時鐘芯片它廣泛應用于電話 傳便攜式儀器以及電池供電的儀器儀表等產品領域 下面將主要的性能指標作一綜合

1. 寬電壓范圍1.0 5.5V 復位電壓Vlow=1.0V;

2. 超低功耗 典型值為0.25 A;

3. 四種報警功能和定時器功能;

4. 內部復位電路 內部振蕩器電路和內部低壓檢測電路;

5. 中斷輸出和可編程時鐘輸出功能;

6. 400kHzI 2 C總線

PCF8563T芯片的基本組成和工作原理

1、PCF8563T芯片的管腳排列及描述如下圖及表所示

2  、PCF8563T芯片內部寄存器

PCF8563T芯片共有16個寄存器 其中00H 01H為控制方式寄存器 09H 0CH為報警功能寄存器 0DH為時鐘

輸出寄存器 0EH和0FH為定時器功能寄存器 02H 08H為秒 年時間寄存器 各寄存器的位描述綜合于下表

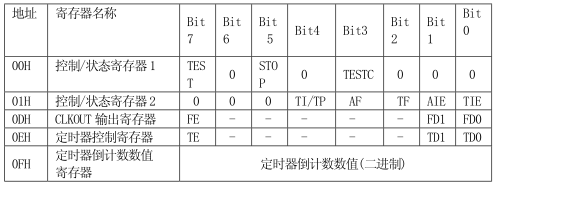

二進制格式寄存器概況

BCD格式寄存器概況

注:標明 的位無效

PCF8563T芯片與微控制器的接口軟件及功能應用舉例

按 I 2 C 總線規約 PCF8563T芯片有唯一的器件地址 A2H 下面首先給出基本的接口軟件 然后舉例說明各種功能的

應用

1 時鐘的讀取和寫入

讀時鐘 下面的程序?qū)⒚?年共七個字節的時間信息讀出并放入 40H 為首址的接收緩沖區中 注意 時間讀

出后需進行整理 屏蔽無效位 方能得出正確的信息

PCF8563T芯片

MOV SlvAdr #0A2H ;取器件地址

MOV SubAdr #02H ;取讀時間的首字節地址 從秒開始讀

MOV ByteCnt #7 ;讀七個時間信息

LCALL RcvData ;讀取時間并放入接收緩沖區中

MOV A, 40H ;取秒字節

ANL A,#7FH ;屏蔽無效位

MOV 40H,A

MOV A, 41H ;取分鐘字節

ANL A,#7FH ;屏蔽無效位

MOV 41H,A

MOV A, 42H ;取小時字節

ANL A,#3FH ;屏蔽無效位

MOV 42H,A

MOV A, 43H ;取天字節

ANL A,#3FH ;屏蔽無效位

MOV 43H,A

MOV A, 44H ;取星期字節

ANL A,#07H ;屏蔽無效位

MOV 44H,A

MOV A,45H ;取月字節

ANL A,#1FH ;屏蔽無效位

MOV 45H,A

RET寫時鐘 下面的程序?qū)?000年6月20日星期3下午3點 15點 59分30秒的時間寫入PCF8563

SEND8563:

ACALL LOAD8563 ;將時間裝入發送緩沖區(首址為50H) 中

MOV SlvAdr #0A2H ;取器件地址

MOV SubAdr #00H ;取寫入寄存器的首字節地址 從00H開始寫

MOV ByteCnt #9 ;寫七個時間信息和2個控制命令

LCALL SendData ;寫時間

RET

LOAD8563:

MOV 50H,#00H ;啟動時鐘

MOV 51H,#1FH ;設置報警及定時器中斷,定時器中斷為脈沖形式

MOV 52H,#30H ;以下分別將秒至年的時間寫入發送緩沖區中

MOV 53H,#59H

MOV 54H,#15H

MOV 55H,#20H

MOV 56H,#02H

MOV 57H,#06H

MOV 58H,#00H

RET

以上程序調用了 I 2 C 總線的基本數據發送(SendData)和接收(RcvData)模塊,這些模塊的源程序清單在附錄中給出

下面的程序亦使用了這些模塊

2.主要功能的應用

PCF8563 是一多功能時鐘芯片 必須謹慎的使用這些功能 其中最主要的就是正確的設置功能參數 否則會產生

意外的錯誤 下面給出一些可能會用到的設置程序

A 報警功能的設置

PCF8563T芯片共有四種報警方式 分別為小時報警 每小時的同一分鐘時刻報警 天報警 每天的同一小時時刻報警

月報警 每月的同一天時刻報警 和星期報警 每星期的同一天時刻報警 發生報警時 AF 位變?yōu)?1 四種報警只可設

置其一而不能同時使用 設置報警有效的方法是將相應報警寄存器的最高位AE 置1 若同時置AIE=1則在AF 置1 的同

時將在/INT 引腳產生一個中斷 低電平有效 清除中斷信號的方法是軟件清 AF 由此看出 AIE 相當于單片機中的中

斷允許控制位 而AF相當于中斷申請標志位

例 讓PCF8563T芯片在每小時的30分鐘時產生報警并在/INT端產生一個中斷給單片機P87LPC764

取原控制信息(目的是不破壞原來的配置):

MOV SlvAdr #0A2H ;取器件地址

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1

LCALL RcvData ;讀中斷控制字節信息

中斷配置:

MOV A,40H

ORL A,#02H ;置AIE=1

MOV 50H,A

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1LCALL SendData ;送中斷控制字節命令

報警配置:

MOV 50H,#30H ;30分報警時刻送發送緩沖區

MOV SubAdr #09H ;取小時報警控制字節地址

MOV ByteCnt #1

LCALL SendData ;送報警信息

以上配置完成后,即可在/INT腳產生中斷信號,在軟件清除AF位之前 該中斷信號一直有效 清除中斷信號的程序如下

取原控制信息(目的是不破壞原來的配置):

MOV SlvAdr #0A2H ;取器件地址

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1

LCALL RcvData ;讀中斷控制字節信息

中斷清除:

MOV A,40H

ANL A,#17H ;設置成AF=0,但保持其它位不變

MOV 50H,A

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1

LCALL SendData ;送中斷清除命令

B 定時器功能的設置

PCF8563T芯片 的定時器為倒計數定時器 當 TE=1 時有效,倒計數值為 0FH 中的的二進制數 當?shù)褂?jì)數值計為 0 時 TF

位置1 若置TIE=1 則在TF 置1 的同時將在/INT 引腳產生一個中斷 低電平有效 與報警中斷不同的是 定時器中

斷信號有兩種方式 由 TI/TP 位控制 設置 TI/TP=0 中斷信號和報警中斷信號相同均為低電平方式 置 TF=0 可清除

中斷信號 設置 TI/TP=1 則中斷信號為脈沖方式 其脈沖 低電平 寬度約為 15ms 此時可不考慮 TF 位的影響 由

此看出 TIE相當于單片機中的定時中斷允許控制位 而TF相當于定時中斷申請標志位

注 定時器功能可以和報警功能同時有效

例 讓PCF8563T芯片每秒鐘產生一次報警并在/INT端產生一個脈沖給單片機P87LPC764 在中斷服務程序中可以讀取時鐘以

供顯示 這是顯示時鐘的方法之一

取原控制信息(目的是不破壞原來的配置):

MOV SlvAdr #0A2H ;取器件地址

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1

LCALL RcvData ;讀中斷控制字節信息

中斷配置:

MOV A,40H

ORL A,#01H

MOV 50H,A

MOV SubAdr #01H ;取中斷控制字節地址

MOV ByteCnt #1

LCALL SendData ;送中斷控制字節命令定時配置:

MOV 50H,#81H ;啟動定時器命令及時鐘頻率(64Hz)送發送緩沖區

MOV 51H,#64 ;倒計數值為64

MOV SubAdr,#0EH ;取定時器控制字節首地址

MOV ByteCnt,#2 ;寫兩個字節

LCALL SendData ;寫8563

以上配置完成后,即可在/INT 腳產生周期為 1s 的脈沖中斷信號 清除脈沖中斷的方法有三 即將 TIE TE 或 0FH

寄存器三者中任一的內容清0即可

C 時鐘輸出功能的應用

例 在PCF8563T芯片的CLKOUT腳輸出一32.768kHz的方波

MOV 50H,#80H ;時鐘輸出使能命令及32.768kHz頻率選擇送發送緩沖區

MOV SubAdr,#0DH ;取時鐘輸出控制字節地址

MOV ByteCnt,#1 ;寫一個字節

LCALL SendData ;開始時鐘輸出
