穎展電子讓更多業內朋友認識了解發光二極管及其工作原理，希望對大家有所幫助。

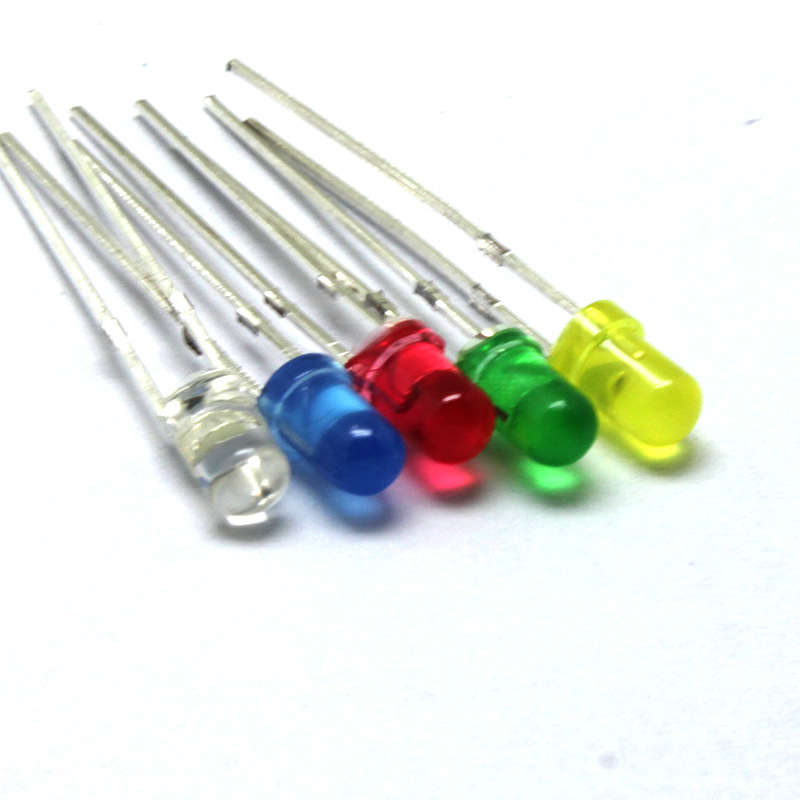

      發光二極管簡稱為L(zhǎng)ED。由含鎵（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成。
當電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管。在電路及儀器中作為指示燈，或者組成文字或數字顯示。砷化鎵二極管發紅光，磷 化鎵 二極管發綠光，碳化硅二極管發黃光，氮化鎵二極管發藍光。因化學性質又分有機發光二極管OLED和無機發光二極管LED。

      它是半導體二極管的一種，可以把電能轉化成光能。發光二極管與普通二極管一樣是由一個PN結組成，也具有單向?qū)щ娦?。?dāng)給發光二極管加上正向電壓后，從P區注入到N區的空穴和由N區注入到P區的電子，在PN結附近數微米內分別 與N區的電子和P區的空穴復合，產生自發輻射的熒光。不同的半導體材料中電子和空穴所處的能量狀態不同。當電子和空穴復合時釋放出的能量多少不 同，釋 放出的能量越多，則發出的光的波長越短。常用的是發紅光、綠光或黃光的二極管。發光二極管的反向擊穿電壓大于5伏。它的正向伏安特性曲線很陡 ，使用時 必須串聯限流電阻以控制通過二極管的電流。

限流電阻R可用下式計算： R=（E－UF）/IF
      式中E為電源電壓，UF為L(zhǎng)ED的正向壓降，IF為L(zhǎng)ED的正常工作電流。發光二極管的核心部分是由P型半導體和N型半導體組成的晶片，在P型半導體和N型半導體之 間有一個過渡層，稱為PN結。在某些半導體材料的PN結中，注入的少數載流子與多數載流子復合時會把多余的能量以光的形式釋放出來，從而把電能直接轉換 為光能。PN結加反向電壓，少數載流子難以注入，故不發光。這種利用注入式電致發光原理制作的二極管叫發光二極管，通稱LED。 當它處于正向工作狀態時 （即兩端加上正向電壓），電流從LED陽極流向陰極時，半導體晶體就發出從紫外到紅外不同顏色的光線，光的強弱與電流有關。

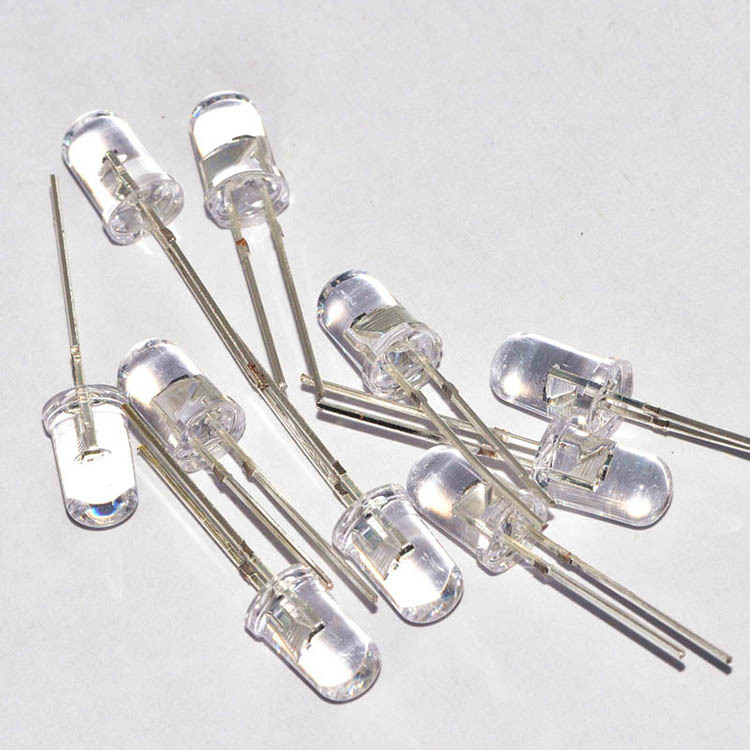

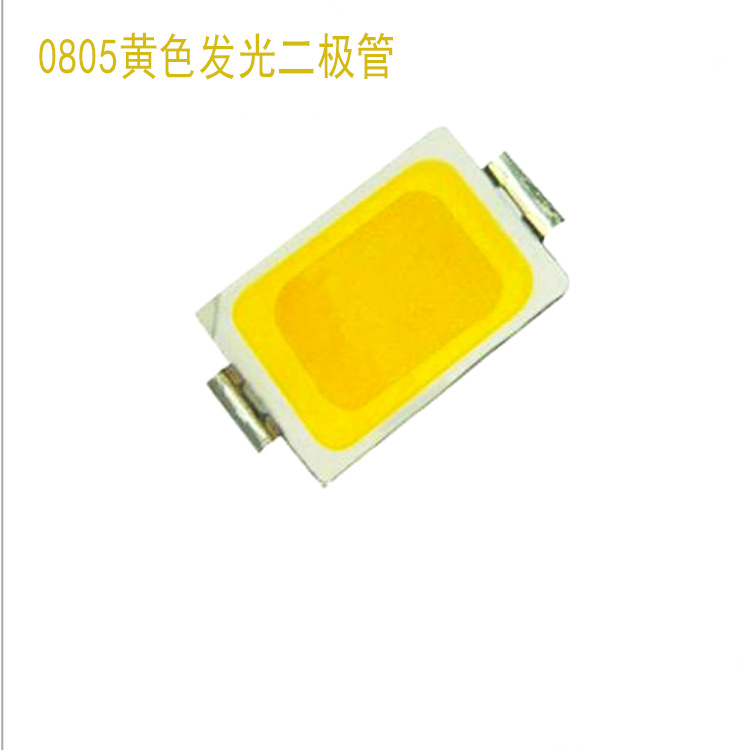

     比如穎展電子推出的0603系列0805系列發光二極管中有紅色 白色 黃色 藍色 紅藍雙色等顏色，不但光亮十足，而且使用壽命長，

發光二極管可應用在

1 交流電源指示燈
。該電路只要連接220V/50Hz的交流供電線路，LED就會被點亮，指示電源接通。限流電阻R的阻值為220V/IF。
2 交流開關指示燈
用LED作白熾燈開關指示燈的電路，當開關斷開燈泡熄滅時，電流經R、LED 和燈泡EL形成回路，LED亮，方便人們?cè)诤诎抵姓业介_(kāi)關。此時曲于回路中的電流很
小，燈泡是不會亮的。當接通開關時，燈泡被點亮，而LED則熄滅。
3 交流電源插座指示燈
用雙色(共陰極) LED作交流電源插座指示燈的電路。插座的供電由開關S控制。當紅光LED亮?xí)r，插座無電;當綠光LED亮?xí)r，插座有電。
4 保險管座指示燈
LED用作工廠設備配電箱保險管座指示燈的電路。當保險管完好時，LED不亮;當保險管熔斷時，LED會被點亮，以指示用戶是哪一個熔斷器已被燒斷，以便更換 。這對于用肉眼無法觀察好壞的瓷芯式熔斷器來說是非常方便的。
5 LED廣告招牌燈
6 LED單色或者彩色顯示屏
一般單色顯示屏用于顯示單行漢字，彩色顯示屏用于戶外大屏幕電視。
7 LED路燈
8 LED汽車信號燈和LED電動車照明燈
