今年,SiTime由于憑借在蘋果中的廣泛應用,讓MEMS震蕩器一炮而紅。精密定時產品正在成為現代電子產品的核心,無論是在人工智能、數據中心、網絡基礎設施、汽車、個人移動出行還是物聯網領域。根據SiTime的預估,定時市場潛在價值超過 100 億美元。
如今,無論是SiTime的MEMS還是TI(德州儀器)的BAW(體聲波),這些創新的計時技術已在通信等市場獲得了認可,隨著汽車電動化的到來,也帶來車規級晶振需求的增加,每部汽車需配置數十顆晶振不等。
汽車的計時要求
過去,ECU通常通過低速CAN、LIN或類似總線互連。分布式ECU通常結構簡單,對精確定時的要求不高。數據鏈路速度較慢。一個晶振甚至一個精度不高的RC振蕩器就足以為ECU提供時鐘。
而到了域架構或區域架構時代,數據量越來越大,接口都變?yōu)榱烁咚俳涌?,比如以太網、FPDLink、GMSL 等等。高速接口需要低抖動時鐘才能正常工作。過高的抖動會增加總線上的誤碼率 (BER)。在許多情況下,高時鐘精度和溫度穩定性(即低 ppm)至關重要。
另外,ECU 的復雜性不斷增加,因此也需要更多時鐘。一些域控制器,尤其是 AD/ADAS,基于多個處理器(例如,主 SoC 和視覺協處理器)構建,所有處理器均通過 PCIe 互連。比如PCIe 4.0就需要 100 MHz 差分時鐘,抖動小于 500 fs(12 kHz 至 20 MHz 范圍內)。
也正因此,高性能時鐘的需求越來越高。
晶振的原理
晶體振蕩器是一種使用逆壓電效應的電子振蕩器電路,即當電場施加在某些材料上時,它會產生機械變形。因此,它利用壓電材料的振動晶體的機械共振來產生具有非常精確頻率的電信號。
晶體振蕩器具有高穩定性、品質因數、小尺寸和低成本,這使得它們優于其他諧振器,如LC電路、陶瓷諧振器、轉叉等。
石英晶體振蕩器是利用石英晶體的壓電效應制成的一種諧振器件,它的基本構成大致是:從一塊石英晶體上按一定方位角切下薄片,在它的兩個對應面上涂敷銀層作為電極,在每個電極上各焊一根引線接到管腳上,再加上封裝外殼就構成了石英晶體諧振器,簡稱為石英晶體或晶體、晶振。其產品一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的。
壓電效應:若在石英晶體的兩個電極上加上一電場,晶片就會產生機械變形。反之,若在晶片的兩側施加機械壓力,則在晶片相應的方向上將產生電場,這種物理現象稱為壓電效應。
如果在晶片的兩極上加交變電壓,晶片就會產生機械振動,同時晶片的機械振動又會產生交變電場。
在一般情況下,晶片機械振動的振幅和交變電場的振幅非常微小,但當外加交變電壓的頻率為某一特定值時,振幅明顯加大,比其他頻率下的振幅大得多,這種現象稱為壓電諧振,它與LC回路的諧振現象十分相似。它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。
晶振分為有源晶振和無源晶振,其中無源晶振不需要外部電源供電,但要產生振蕩,通常需要與一個外部的振蕩器電路配合,而這個電路需要供電。有源晶振需要外部電源供電驅動振蕩器電路。有源晶振是由晶體和一個內部的放大器電路組成的,這個放大器電路需要外部供電來驅動,使得晶體產生穩定的振蕩。因此,有源晶振精度高但是價格貴,無源晶振精度差但是成本低。
MEMS震蕩器
MEMS震蕩器的原理是利用MEMS諧振器通過壓電效應或靜電驅動,在特定頻率下共振(類似石英晶體的壓電效應)。當施加電壓時,諧振器發生形變并產生機械振動,振動頻率由材料的物理特性和幾何結構決定。
SiTime MEMS諧振器由硅制成,采用專利工藝生產,在高溫環境下性能穩定,密封性好,抗損壞能力強,且與標準CMOS芯片兼容,封裝過程簡單,另外由于使用標準半導體制造工藝,因此可靠性和一致性都很高。
相比之下,石英振蕩器制造工藝有缺陷,材料有缺陷,切割過程不完美,失敗率高,封裝過程和材料也引入了可靠性問題。
對于車規級應用而言,需要包括AEC - Q100標準,工作溫度范圍廣,頻率范圍寬,頻率穩定性好,振動敏感度低,可靠性高,體積小,低EMI,冷啟動性能好,無驟降或微跳變,抗沖擊、振動和熱梯度等,這也是MEMS的特色所在。

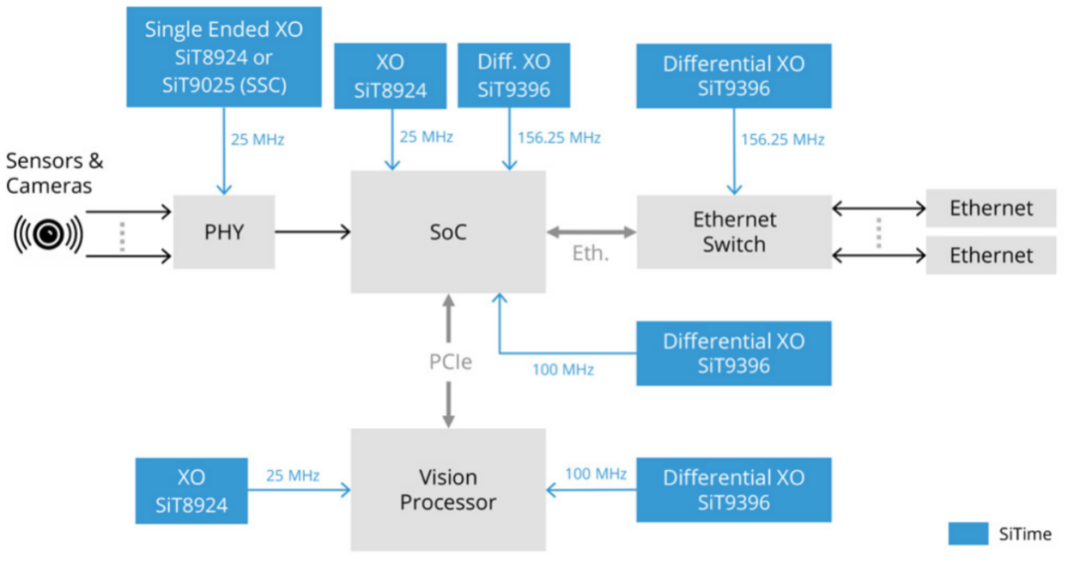

SiTime在A(yíng)DAS上的產品應用

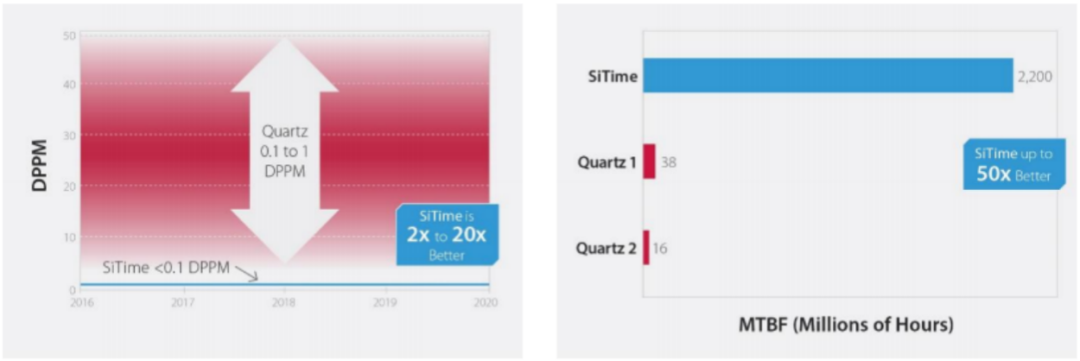

SiTime的MEMS震蕩器相比傳統石英時鐘,質量提高了數倍。

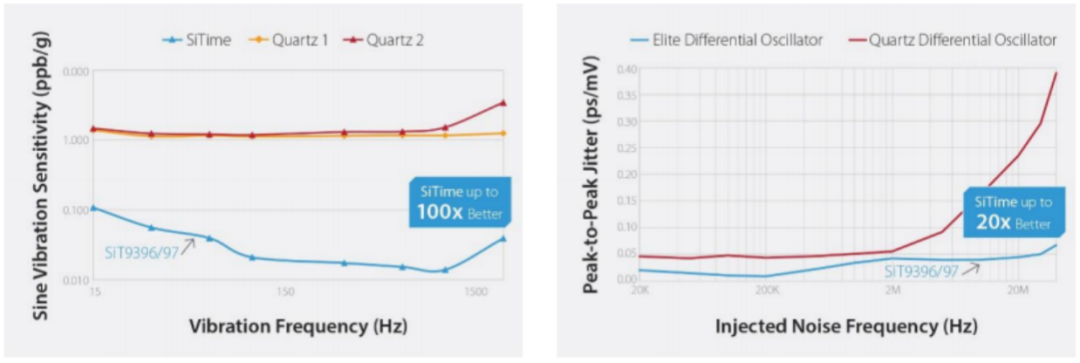

在振動噪音和注入噪音等環節中,MEMS性能遠高于石英。
BAW震蕩器
體聲波 (BAW) 是一種諧振器技術,它使用壓電式傳導來生成千兆赫頻率和高 Q 值諧振,可以直接集成到包含其他集成電路的標準塑料封裝中。與傳統石英和MEMS相比,BAW 具有許多優勢,包括實現精益化制造、更高的靈活性、更高的頻率穩定性和超低抖動,以及在振動和沖擊等惡劣環境條件下更高的可靠性。
和SiTime一樣,TI也是在通信、消費和無線領域獲得了大成功之后,才將BAW應用于汽車中。日前,TI宣布推出三款車規級BAW振蕩器,在 CDC6C-Q1(BAW 振蕩器)、LMK3H0102- Q1(差分時鐘發生器)和 LMK3C0105-Q1(LVCMOS 時鐘發生器)中,BAW 集成了一個并置的精密溫度傳感器、一個超低抖動低功耗輸出分頻器,以及一個由多個低噪聲 LDO 組成的小型電源復位時鐘管理系統。

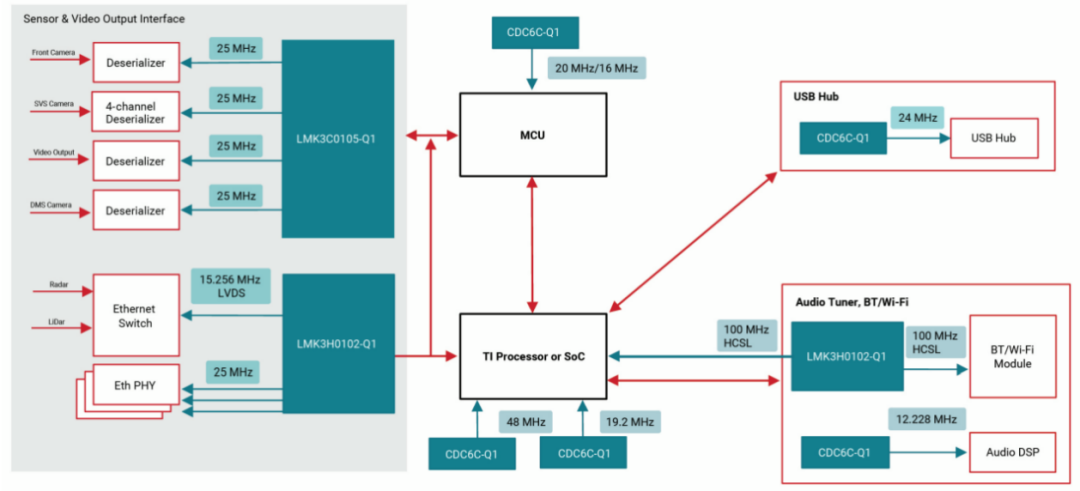

IVI時鐘拓?fù)?/b>
TI 的 BAW 振蕩器具有許多優勢,包括:
頻率靈活性:許多石英振蕩器 (XO) 通過機械參數控制,一旦截止,就無法修改這些參數。BAW 振蕩器能夠通過 OTP 編程使用單個 IC 支持寬范圍頻率,從而減輕電源限制。
溫度穩定性:未經補償?shù)?nbsp;XO 溫度響應類似于具有較大 ppm 變化的拋物線曲線。BAW 在任何溫度范圍下均可保持 ±10ppm 的溫度穩定性。
振動靈敏度:XO 通常無法通過 MIL-STD,且可能高達 +10ppb/g。BAW 振蕩器以 1ppb/g 的典型性能通過 MIL_STD_883F 方法 2002 條件 A。
機械沖擊:基于石英的時鐘通無法常通過 MILSTD,并且可能會在 2,000g 時發生故障。BAW 振蕩器通過了 MIL_STD_883F 方法 2007 條件 B,變化小于 0.5ppm(高達 1,500g)。
EMI 性能:基于石英的時鐘通常沒有制造商提供的CISPR-25 數據。CDC6C-Q1 具有多個高達 4ns 的壓擺率控制選項。使用慢速模式 2 選項,CDC6CQ1 通過了 CISPR25 5 類標準測試。LMK3H0102-Q1 和 LMK3C0105-Q1 整合了展頻時鐘,可提高系統和器件級別的 EMI 性能。這兩款器件都在各種布線長度上符合 CISPR25 5 類標準。
PCB 面積:TI 的 BAW 振蕩器系列支持 1.8V 至3.3V 電源電壓,采用標準 4 引腳 DLE (3.2mm ×2.5mm)、DLF (2.5mm × 2mm)、DLX (2mm x1.6mm) 和 DLY (1.6mm x 1.2mm) 可潤濕側翼封裝,可節省緊湊型電路板設計的空間。晶體最多需要四個外部元件來調整諧振頻率并保持主動振蕩。有源振蕩器(如CDC6C 或 LMK6C)只需一個電容器即可進行電源濾波,從而簡化了 BOM 并顯著減少了所需的布局面積。此外,PCB 布線的寄生電容不會影響有源振蕩器的頻率精度,因此與晶體相比,有源振蕩器距離接收器要遠得多。LMK3H0102-Q1 和LMK3C0105-Q1 均采用具有可潤濕側翼的 3x3 封裝。由于這兩個器件都可用于代替五個單通道時鐘,因此 TI 將 PCB 空間的尺寸縮小了55%。

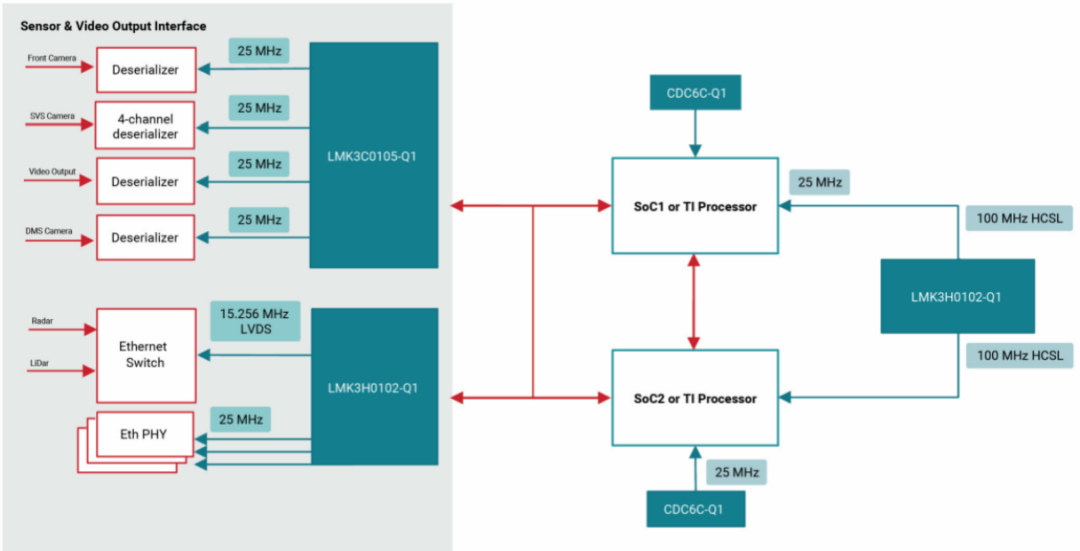

ADAS時鐘拓?fù)?/b>
總結
無論是iPhone還是廣泛的服務器,再到如今的汽車電子,采用半導體技術制造的晶振,相比石英的優勢有很多,并且可靠性、量產性等都得到了驗證,具有廣闊的應用前景。
