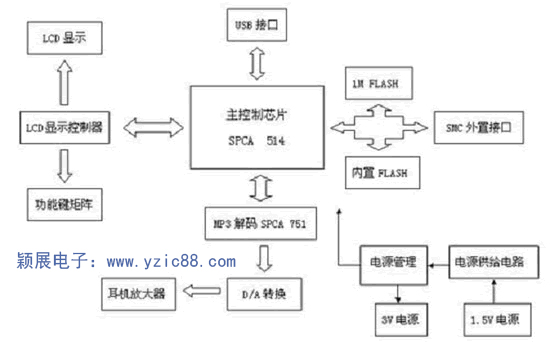

MCU工作原理

     MCU同溫度傳感器之間通過I2C總線連接。I2C總線占用2條MCU輸入輸出口線，二者之間的通信完全依靠軟件完成。溫度傳感器的地址可以通過2根地址引腳設定，這使得一根I2C總線上可以同時連接8個這樣的傳感器。MCU需要訪問傳感器時，先要發出一個8位的寄存器指針，然后再發出傳感器的地址（7位地址，低位是WR信號）。

   傳感器中有3個寄存器可供MCU使用，8位寄存器指針就是用來確定MCU究竟要使用哪個寄存器的。主程序會不斷更新傳感器的配置寄存器，這會使傳感器工作于單步模式，每更新一次就會測量一次溫度。 為了讀出傳感器測量值寄存器中的16位數據，MCU必須與傳感器進行兩次8位數據通信。

   當傳感器上電工作時，默認的測量精度為9位，分辨力為0.5 C/LSB（量程為-128.5 C至128.5 C）。本方案采用默認測量精度，根據需要，可以重新設置傳感器，將測量精度提高到12位。如果只要求作一般的溫度指示，比如自動調溫器，那么分辨力達到1 C就可以滿足要求了。這種情況下，傳感器的低8位數據可以忽略，只用高8位數據就可以達到分辨力1 C的設計要求。由于讀取寄存器時是按先高8位后低8位的順序，所以低8位數據既可以讀，也可以不讀。

   只讀取高8位數據的好處有二，第一是可以縮短MCU和傳感器的工作時間，降低功耗；第二是不影響分辨力指標。 MCU讀取傳感器的測量值后，接下來就要進行換算并將結果顯示在LCD上。整個處理過程包括：判斷顯示結果的正負號，進行二進制碼到BCD碼的轉換，將數據傳到LCD的相關寄存器中。 數據處理完畢并顯示結果之后，MCU會向傳感器發出一個單步指令。單步指令會讓傳感器啟動一次溫度測試，然后自動進入等待模式，直到模數轉換完畢。MCU發出單步指令后，就進入LPM3模式，這時MCU系統時鐘繼續工作，產生定時中斷喚醒CPU。定時的長短可以通過編程調整，以便適應具體應用的需要。

MCU的分類

   對于無片內ROM型的芯片，必須外接EPROM才能應用（如8031）。帶片內ROM型的芯片又分為片內EPROM型（如87C51）、MASK片內掩模ROM型（如8051）、片內FLASH型（如89C51）等類型，還有為帶有片內一次性可編程ROM（One Time Programming, OTP)的芯片（如97C51)。
